AAO进出水系统设计计算

一、曝气池的进水设计

初沉池的来水通过DN1000mm的管道送入厌氧—缺氧—好氧曝气池首端的进水渠道，管道内的水流速度为0.84m/s。在进水渠道中污水从曝气池进水口流入厌氧段，进水渠道宽1.0m，渠道内水深为1.0m，则渠道内最大水流速度

式中：v1——渠内最大水流速度(m/s)；

b1——进水渠道宽度(m)；

h1——进水渠道有效水深(m)。

设计中取b1=1.0m，h1=1.0m

V1=0.66/(2×1.0×1.0)=0.33m/s

反应池采用潜孔进水，孔口面积

F=Qs/Nv2

式中：F——每座反应池所需孔口面积(m2)；

v2——孔口流速(m/s)，一般采用0.2～1.5m/s。

设计中取v2=0.4m/s

F=0.66/2×0.4=0.66m2

设每个孔口尺寸为0.5m×0.5m，则孔口数

N=F/f

式中：n——每座曝气池所需孔口数(个)；

f——每个孔口的面积(m2)。

n=0.66/0.5×0.5=2.64

取n=3

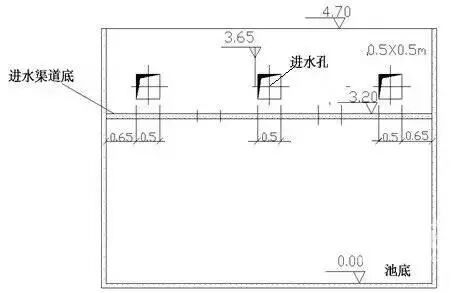

孔口布置图如下图图所示：

二、曝气池出水设计

厌氧—缺氧—好氧池的出水采用矩形薄壁堰，跌落出水，堰上水头

式中：H——堰上水头(m)；

Q——每座反应池出水量(m3/s)，指污水最大流量(0.579m/s)；与回流污泥量、回流量之和(0.717×160%m3/s)；

m——流量系数，一般采用0.4～0.5；

b——堰宽(m)；与反应池宽度相等。

设计中取m=0.4，b=5.0m

设计中取为0.19m。

厌氧—缺氧—好氧池的最大出水流量为(0.66+0.66/1.368×160%)=1.43m3/s，出水管管径采用DN1500mm，送往二沉池，管道内的流速为0.81m/s。
