污水处理污泥池计算公式
发布者:qingdao 发布时间:2022-04-06 10:54:14 信息编号:705

污泥池计算公式





一、地基承载力验算



1、基底压力计算

(1)水池自重Gc计算

顶板自重G1=180.00kN

池壁自重G2=446.25kN

底板自重G3=318.75kN

水池结构自重Gc=G1+G2+G3=945.00kN

(2)池内水重Gw计算

池内水重Gw=721.50kN

(3)覆土重量计算

池顶覆土重量Gt1=0kN

池顶地下水重量Gs1=0kN

底板外挑覆土重量Gt2=279.50kN

底板外挑地下水重量Gs2=45.50kN

基底以上的覆盖土总重量Gt=Gt1+Gt2=279.50kN

基底以上的地下水总重量Gs=Gs1+Gs2=45.50kN

(4)活荷载作用Gh

顶板活荷载作用力Gh1=54.00kN

地面活荷载作用力Gh2=65.00kN

活荷载作用力总和Gh=Gh1+Gh2=119.00kN

(5)基底压力Pk

基底面积:A=(L+2×t2)×(B+2×t2)=5.000×8.500=42.50m2

基底压强:Pk=(Gc+Gw+Gt+Gs+Gh)/A

=(945.00+721.50+279.50+45.50+119.00)/42.500=49.66kN/m2

2、修正地基承载力

(1)计算基础底面以上土的加权平均重度rm

rm=[1.000×(20.00-10)+2.000×18.00]/3.000

=15.33kN/m3

(2)计算基础底面以下土的重度r

考虑地下水作用,取浮重度,r=20.00-10=10.00kN/m3

(3)根据基础规范的要求,修正地基承载力:

fa=fak+ηbγ(b-3)+ηdγm(d-0.5)

=100.00+0.00×10.00×(5.000-3)+1.00×15.33×(3.000-0.5)

=138.33kPa

3、结论

Pk=49.66<fa=138.33kPa,地基承载力满足要求。



二、抗浮验算



抗浮力Gk=Gc+Gt+Gs=945.00+279.50+45.50=1270.00kN

浮力F=(4.500+2×0.250)×(8.000+2×0.250)×1.000×10.0×1.00=425.00kN

Gk/F=1270.00/425.00=2.99>Kf=1.05,抗浮满足要求。



三、荷载计算



1、顶板荷载计算:

池顶板自重荷载标准值:P1=25.00×0.200=5.00kN/m2

池顶活荷载标准值:Ph=1.50kN/m2

池顶均布荷载基本组合:

Qt=1.20×P1+1.27×Ph=7.91kN/m2

池顶均布荷载准永久组合:

Qte=P1+0.40×Ph=5.60kN/m2

2、池壁荷载计算:

池外荷载:主动土压力系数Ka=0.33



侧向土压力荷载组合(kN/m2):

池内底部水压力:标准值=25.00kN/m2,基本组合设计值=31.75kN/m2

3、底板荷载计算(池内无水,池外填土):

水池结构自重标准值Gc=945.00kN

基础底面以上土重标准值Gt=279.50kN

基础底面以上水重标准值Gs=45.50kN

基础底面以上活载标准值Gh=119.00kN

水池底板以上全部竖向压力基本组合:

Qb=(945.00×1.20+279.50×1.27+45.50×1.27+119.00×1.27×0.90)/42.500

=39.59kN/m2

水池底板以上全部竖向压力准永久组合:

Qbe=(945.00+279.50+45.50×1.00+1.50×36.000×0.40+10.00×6.500×0.40)/42.500

=31.00kN/m2

板底均布净反力基本组合:

Q=39.59-0.300×25.00×1.20=30.59kN/m2

板底均布净反力准永久组合:

Qe=31.00-0.300×25.00

=23.50kN/m2

4、底板荷载计算(池内有水,池外无土):

水池底板以上全部竖向压力基本组合:

Qb=[4.500×8.000×1.50×1.27+945.00×1.20+(3.900×7.400×2.500)×10.00×1.27]/42.500

=49.86kN/m2

板底均布净反力基本组合:

Q=49.86-(0.300×25.00×1.20+2.500×10.00×1.27)=9.11kN/m2

水池底板以上全部竖向压力准永久组合:

Qbe=[4.500×8.000×1.50×0.40+945.00+(3.900×7.400×2.500)×10.00]/42.500

=39.72kN/m2

板底均布净反力准永久组合:

Qe=39.72-(0.300×25.00+2.500×10.00)

=7.22kN/m2



四、内力、配筋及裂缝计算



1、弯矩正负号规则

顶板:下侧受拉为正,上侧受拉为负

池壁:内侧受拉为正,外侧受拉为负

底板:上侧受拉为正,下侧受拉为负

2、荷载组合方式

1.池外土压力作用(池内无水,池外填土)

2.池内水压力作用(池内有水,池外无土)

3.池壁温湿度作用(池内外温差=池内温度-池外温度)

顶板内力:

计算跨度:Lx=4.100m,Ly=7.600m,四边简支

按双向板计算:





B侧池壁内力:

计算跨度:Lx=7.700m,Ly=2.500m,三边固定,顶边简支

池壁类型:浅池壁,按竖向单向板计算

池外土压力作用角隅处弯矩(kN.m/m):

基本组合:-8.13,准永久组合:-5.61

池内水压力作用角隅处弯矩(kN.m/m):

基本组合:6.95,准永久组合:5.47

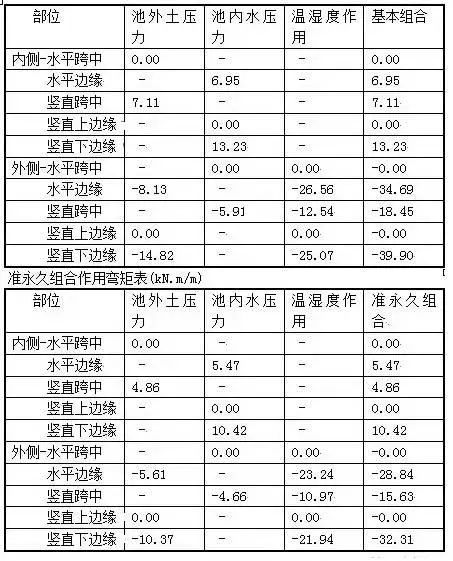

基本组合作用弯矩表(kN˙m/m)



底板内力:

计算跨度:Lx=4.200m,Ly=7.700m,四边简支+池壁传递弯矩按双向板计算。

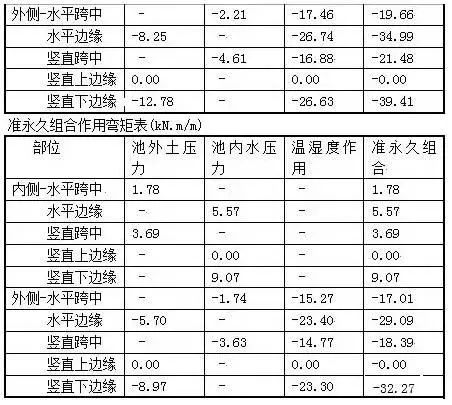

1、池外填土,池内无水时,荷载组合作用弯矩表(kN˙m/m)

基本组合作用弯矩表:

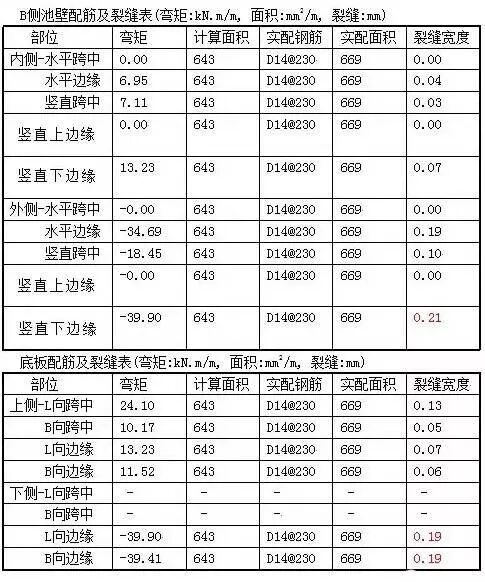

配筋及裂缝:

配筋计算方法:按单筋受弯构件计算板受拉钢筋。

裂缝计算根据《水池结构规程》附录A公式计算。

按基本组合弯矩计算配筋,按准永久组合弯矩计算裂缝,结果如下:

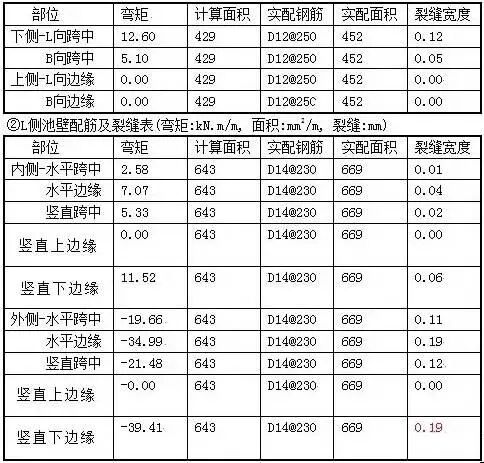

顶板配筋及裂缝表(弯矩:kN.m/m,面积:mm2/m,裂缝:mm)
