格栅的设计计算

1、平面格栅设计计算

(1)栅槽宽度B

式中，S为栅条宽度，m；n为栅条间隙数，个；b为栅条间隙，m；为最大设计流量，m3/s；a为格栅倾角，（°);h为栅前水深，m，不能高于来水管（渠）水深；v为过栅流速，m/s。

(2)过栅水头损失如

式中，h0为计箅水头损失，m；k为系数，格栅堵塞时水头损失增大倍数，一般采用3；ζ为阻力系数，与栅条断而形状有关，按表2-1-1阻力系数ζ计箅公式计算；g为重力加速度，m/s2。

(3)榭后槽总高H

式中，h2为栅前渠道超高，m，—般采用0.3。

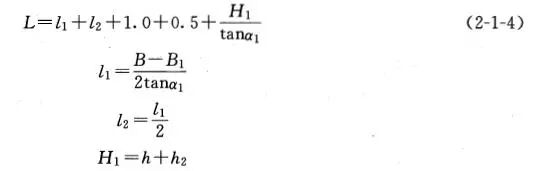

(4)栅槽总长L

式中，L1为进水渠道渐宽部分的长度，m；L2为栅槽与出水渠道连接处的渐窄部分长度；H1为栅前渠道深，m；B1为进水渠宽，m；α1为进水渠道渐宽部分的展开角度，（°)，一般可采用20。

(5)每日栅渣量W

式中，W1为栅渣量，m3/103m3废水，格栅间隙为16~25mm时，W1=0.10~0.05；格栅间隙为30~50mm时，W1=0.03~0.01；Kz为城市生活污水流量总变化系数。
